सूची
(1) ध्वनि स्रोत (मेजबान)
(2) वक्ता
(3) शक्ति प्रवर्धक
(4) कैपेसिटर, बैलेंसर, डिवाइडर
(5) तार
(6) कार ऑडियो मिलान के सिद्धांत
(1) ध्वनि स्रोत (मेजबान)
ध्वनि स्रोत ऑडियो संशोधन का सबसे बुनियादी और आवश्यक हिस्सा है।
(1) ऑडियो स्रोत का प्रदर्शन
① ध्वनि की गुणवत्ता: ध्वनि प्रणाली चुनने में ध्वनि की गुणवत्ता सबसे महत्वपूर्ण कारक है। इसमें तीन पहलू शामिल हैं: रेंज, पिच और टाइमब्रे।
② फ़ंक्शन चयन:कार के विशिष्ट सुनने के स्थान के कारण, इसका ध्वनि क्षेत्र और ध्वनि की गुणवत्ता पर एक निश्चित प्रभाव पड़ता है। इन समस्याओं को हल करने के लिए, कई ध्वनि स्रोतों में संबंधित फ़ंक्शन डिज़ाइन होते हैं, जिनका लक्ष्य ऑन-साइट श्रवण प्रभाव प्राप्त करना होता है।
③ प्रदर्शन संकेतकों में मुख्य रूप से निम्नलिखित पहलू शामिल हैं:
◎ आउटपुट पावर: वर्तमान में, होस्ट द्वारा इंगित अधिकांश पावर संगीत पावर है, जो 40W से 60W तक है। शक्ति जितनी अधिक होगी, उतना अच्छा होगा।
आवृत्ति प्रतिक्रिया: मानव कान द्वारा सुनी जा सकने वाली आवृत्ति सीमा 20-20KHz के बीच होती है, इसलिए इस सूचक को कम से कम इस मान तक पहुंचना चाहिए, और जितना व्यापक होगा उतना बेहतर होगा (निचली सीमा आवृत्ति जितनी छोटी होगी, ऊपरी सीमा उतनी ही अधिक होगी) सीमा आवृत्ति बेहतर है)।
सिग्नल और शोर अनुपात: संगीत सिग्नल और शोर के अनुपात को संदर्भित करता है, जिसे डेसिबल (डीबी) में मापा जाता है। मूल्य जितना अधिक होगा, उतना बेहतर होगा. आम तौर पर, उच्च-स्तरीय उत्पादों का शोर स्तर 100dB से अधिक होता है, जिसमें साफ और स्पष्ट ध्वनि होती है।
हार्मोनिक विरूपण (टीएचडी), जो ध्वनि के पुनरुत्पादन की डिग्री को दर्शाता है, छोटे मान पुनरुत्पादन के उच्च स्तर का संकेत देते हैं।
(2) ध्वनि स्रोत वर्गीकरण: विभिन्न तरीकों के अनुसार ध्वनि स्रोतों के कई वर्गीकरण हो सकते हैं, और हम उन्हें नीचे अलग से पेश करेंगे।
① सिग्नल स्रोत द्वारा वर्गीकृत: मुख्य रूप से रेडियो, चुंबकीय टेप, सीडी, वीसीडी, डीवीडी, एमडी, एमपी 3, आदि शामिल हैं।
② कार ऑडियो सिस्टम की मांग के अनुसार: बुखार प्रकार और नियमित प्रकार।
③ उत्पादन और बिक्री द्वारा वर्गीकृत: OEM \ ODM।
मेज़बान वर्गीकरण - सिग्नल स्रोत
कार ऑडियो सिस्टम में वर्तमान में दो मुख्य प्रकार के ऑडियो स्रोत हैं: मुख्य इकाई (कैसेट प्लेयर, डिस्क प्लेयर) और प्लेयर।
कैसेट प्लेयर ध्वनि स्रोत और एनालॉग तकनीक के रूप में रिकॉर्डिंग टेप का उपयोग करता है, जो एक पुराना उत्पाद है। इसे कुछ निम्न-स्तरीय ड्राइविंग कारों पर स्थापित किया जाता है और विनिर्माण लागत को कम करने के लिए कार निर्माताओं द्वारा इसका मिलान किया जाता है। इसकी आवृत्ति प्रतिक्रिया सीमा संकीर्ण है और शोर अधिक है, जिसे स्पष्ट रूप से संगीत की सराहना के लिए ध्वनि स्रोत के रूप में उपयोग नहीं किया जा सकता है। इसकी चर्चा यहां नहीं की जायेगी.
डिस्क प्लेयर द्वारा उपयोग किए जाने वाले ध्वनि स्रोतों में सीडी, एमडी, एमपी3, वीसीडी, डीवीडी आदि शामिल हैं, जो डिजिटल तकनीक का उपयोग करते हैं।
प्लेयर एक नए प्रकार का कार ऑडियो स्रोत है जो डिजिटल अनुप्रयोगों की लोकप्रियता के साथ उभरा है। यह शुद्ध डिजिटल ऑडियो स्रोतों का उपयोग करता है और सिग्नल ट्रांसमिशन के लिए यूएसबी ड्राइव, सॉलिड-स्टेट ड्राइव या वायरलेस वाईफाई पर निर्भर करता है। उत्पाद पर कार में उच्च तापमान, आर्द्रता, कंपन और बिजली आपूर्ति के प्रभाव पर अधिक ध्यान दिया जाना चाहिए। कार ऑडियो सिस्टम के निरंतर उन्नयन के साथ, यह उच्च-परिभाषा गैर-विनाशकारी ध्वनि स्रोतों के भंडारण और प्लेबैक को पूरा कर सकता है, और मुख्यधारा के संगीत साझाकरण प्लेटफार्मों से भी जुड़ सकता है, जिससे मानव-कंप्यूटर इंटरैक्शन अधिक बुद्धिमान हो जाता है।
होस्ट को उनकी कार्य पद्धति के अनुसार दो प्रकारों में विभाजित किया जा सकता है
1) सिंगल डिस्क प्लेयर
2) डुअल डिस्क प्लेयर

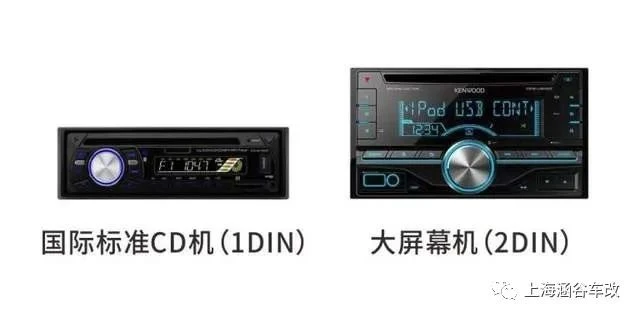

विशिष्टताओं के अनुसार वर्गीकरण दो प्रकार के होते हैं
1) अंतर्राष्ट्रीय मानक: मानक आकार 178 मिमी x 50 मिमी है, और इस विनिर्देश को 1DIN कहा जाता है। इस विनिर्देश उत्पाद में मजबूत सार्वभौमिकता है और यह अधिकांश कार माउंटेड सीडी के लिए मानक विनिर्देश है। यह एक मुख्यधारा का उत्पाद है.
2) बड़ी स्क्रीन मशीन:आमतौर पर 2DIN के रूप में जाना जाता है, 178 मिमी x 100 मिमी के आकार के साथ, चौड़ाई 1DIN के समान है, और ऊंचाई दोगुनी है। उत्पादों की यह विशिष्टता अधिकतर जापानी कारों में उपयोग की जाती है, और जापानी कारों में अधिकांश मूल सीडी की स्थापना स्थिति इसी आकार की होती है। सामान्यतया, यह उत्पाद अपेक्षाकृत उच्च-स्तरीय है और बाज़ार में अपेक्षाकृत दुर्लभ है।
सीडी प्लेयर का मूल कार्य सिद्धांत
1) सिग्नल व्याख्या प्रणाली
लेजर हेड डिस्क से सिग्नल पढ़ता है, जिसे आरएफ सिग्नल बनाने के लिए आरएफ (रेडियो फ्रीक्वेंसी) आईसी द्वारा प्रवर्धित किया जाता है। फिर, प्रारंभिक ऑडियो सिग्नल बनाने के लिए इसे डीएसपी द्वारा संसाधित किया जाता है, जिसे प्रसंस्करण के लिए ऑडियो प्रोसेसिंग सर्किट में भेजा जाता है और चार चैनलों में परिवर्तित किया जाता है। पावर एम्पलीफायर द्वारा प्रवर्धित किए जाने के बाद, आउटपुट सीधे स्पीकर पर चला जाता है। एक अन्य व्याख्या विधि पावर एम्पलीफायर में प्रवेश करने से पहले ऑडियो सिग्नल को सीधे आउटपुट करना है, जिसे आरसीए सिग्नल आउटपुट कहा जाता है।
2) परिचर प्रणाली
सिग्नल के दो सेट हैं: पहला सेट लेजर हेड है जो डिस्क से सिग्नल पढ़ता है, जिसे आरएफ और सर्विस कंट्रोल आईसी में इनपुट द्वारा प्रवर्धित और संसाधित किया जाता है। दूसरा सेट सिग्नल को नियंत्रित करता है। सर्वो मोटर के संचालन को नियंत्रित करने के लिए सिग्नल के दो सेट सर्वो नियंत्रण आईसी पर एक साथ काम करते हैं, जिससे लेजर हेड डिस्क पर सिग्नल को सटीक और सटीकता से पढ़ने में सक्षम होता है।
3) नियंत्रण प्रणाली
पैनल से भेजे गए नियंत्रण निर्देशों को सीपीयू द्वारा विभिन्न डिजिटल सिग्नलों में संकलित किया जाता है, डीएसपी द्वारा संसाधित किया जाता है और सर्वो प्रणाली के संचालन को नियंत्रित करने के लिए सर्वो नियंत्रण आईसी में इनपुट किया जाता है। ऑडियो प्रोसेसिंग सर्किट को नियंत्रित करने के लिए सीपीयू के माध्यम से पैनल से ऑडियो प्रोसेसिंग सर्किट को भेजे गए निर्देशों का एक सेट भी है। नियंत्रण प्रक्रिया के दौरान, पैनल डिस्प्ले स्क्रीन तदनुसार प्रदर्शित होती है।
